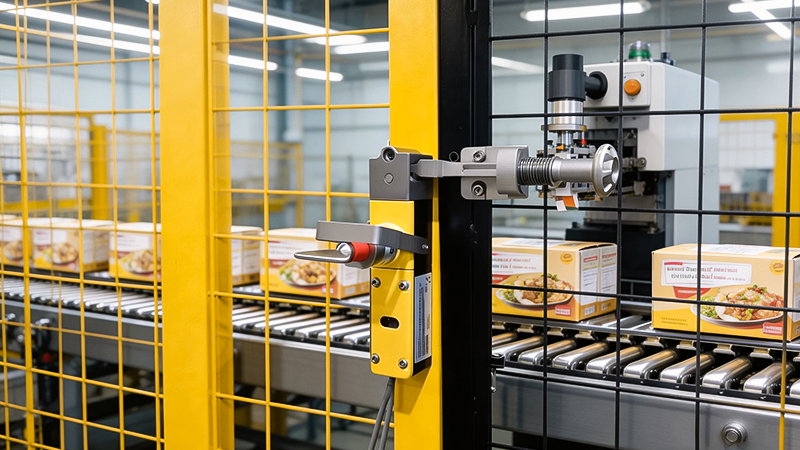

引言：被割裂的安全认知
在日常工厂巡检或设备评估中，我们经常会看到这样的场景：一台高速冲床配备了最先进的电磁锁+编码型安全开关（昂贵的安全联锁），但当打开防护门时，机器并没有立刻停止，或者停止响应时间过长。
为什么？因为设计者只关注了“眼睛”（联锁装置），却忽视了“神经系统和肌肉”（安全回路）。
在安全工程中，安全联锁仅仅是传感器层面的一个元器件，而安全回路才是实现危险消除的完整系统。 只有当两者完美闭环，且满足相应的性能等级（如PL d / PL e 或 SIL 3），安全才不是一句空话。
第一层认知：概念厘清与角色定位
要设计可靠的系统，首先必须明确两者的边界：
- 安全联锁：
- 安全回路：
第二层拆解：为什么有了好联锁，回路依然会失效？
将安全联锁接入安全回路，绝不是“两头接根线”那么简单。以下是目前工业现场最频发的设计“雷区”：
雷区1：触点选择错误（致命的“常闭”陷阱）
在传统电气控制中，我们习惯用“常开（NO）”触点。但在安全回路中，核心原则是：必须使用常闭（NC）触点来实现停机功能。
- 隐患： 如果使用常开触点，当连接联锁开关的电缆发生断线、脱落时，系统检测到的状态与“门关闭”的状态完全一致（无信号输入）。此时操作员打开门，机器照常运转，安全联锁形同虚设。而使用常闭触点，断线会直接触发停机（触发故障报警）。
雷区2：故障掩码——“隐藏在串联中的杀手”
为了节省PLC输入点，很多工程师会将多个安全联锁开关串联起来接入一个安全继电器。
- 隐患： 假设A门和B门串联。如果A门的内部触点发生短路故障，此时只要B门关闭，整个安全回路依然是导通的，系统能正常启动。A门的短路故障被B门“掩码”了。直到某天操作员打开B门，机器才会停机，但此时打开A门已经无法停机了！
- 对策： 现代高级安全回路（如通过Safety IO-Link或双通道安全继电器）要求对每个联锁进行独立诊断，坚决杜绝简单的硬接线串联。
雷区3：输出端的“单点失效”
安全回路不仅要求输入安全，输出端同样致命。如果安全继电器控制主电机停机的只有一个普通接触器，当接触器触点发生熔焊（粘连）时，即使安全联锁发出了停机指令，电机依然带电运转。
第三层实战：如何打造一条合规的“完整安全回路”？
根据ISO 13849-1标准，一条合格的、能达到高等级（如PL e）的安全回路，必须在以下四个维度实现闭环：
1. 输入层：选对“哨兵”
- 根据风险等级选择合适的联锁类型（参照ISO 14119）。从基础的机械开关（Type 1/2）到带有编码的非接触开关（Type 3），再到具备防篡改、高诊断率的智能联锁（Type 4）。
- 确保开关具备冗余的常闭（NC）信号输出。
2. 逻辑层：引入“大脑”
- 摒弃用普通PLC处理安全信号的错误做法。
- 必须使用经过认证的安全继电器模块或安全PLC（如F-CPU）。
- 逻辑层必须具备“双向诊断”能力：既能检测外部联锁的短路/断路，也能自我检测内部逻辑元件的故障（如双路微处理器交叉校验）。
3. 输出层：强制切断动力
- 控制动力源的执行机构必须使用强制导向接触器。这种接触器在机械结构上保证了常开触点和常闭触点绝对不会同时闭合。即使主触点熔焊，辅助的常闭触点也会向逻辑层发送故障信号，阻止机器重启。
- 对于变频器/伺服驱动的电机，必须使用经过STO（安全扭矩取消，符合 SIL 3 / PL e）认证的驱动器接口，而不是简单地切断主电源（因为切断电源可能导致电机失去制动抱闸而溜车）。
4. 验证层：计算“生死时速”
- 安全回路的响应时间 = 联锁装置响应时间 + 逻辑处理时间 + 输出执行时间 + 机械制动时间。
- 必须通过计算证明：当操作员肢体接触到危险区域之前，机器的动能已经降低到安全阈值以内（通常指危险动作已经完全停止）。
结语：系统工程，拒绝木桶效应
水桶能装多少水，取决于最短的那块木板。在机械安全中，安全联锁是第一块木板，安全回路是其他所有木板的集合。
一个价值50元的劣质普通继电器，可以轻易摧毁一个价值5000元的高等级安全联锁开关所带来的防护效果。作为设备制造商和EHS（环境健康安全）工程师，我们在审查图纸时，绝不能仅仅停留在“有没有装安全开关”的层面，而必须将视线拉长，沿着导线，穿透继电器，一直追踪到最终切断危险能量的那个执行元件。
只有将安全联锁融入经过严密计算和验证的安全回路之中，它才是一把真正的安全锁，而不是一件昂贵的摆设。
*【扩展阅读】如果您想进一步了解最新版ISO 14119:2024对安全联锁装置（如第五类智能联锁、动态编码防篡改）的升级要求，请参阅本站相关技术专栏。*
